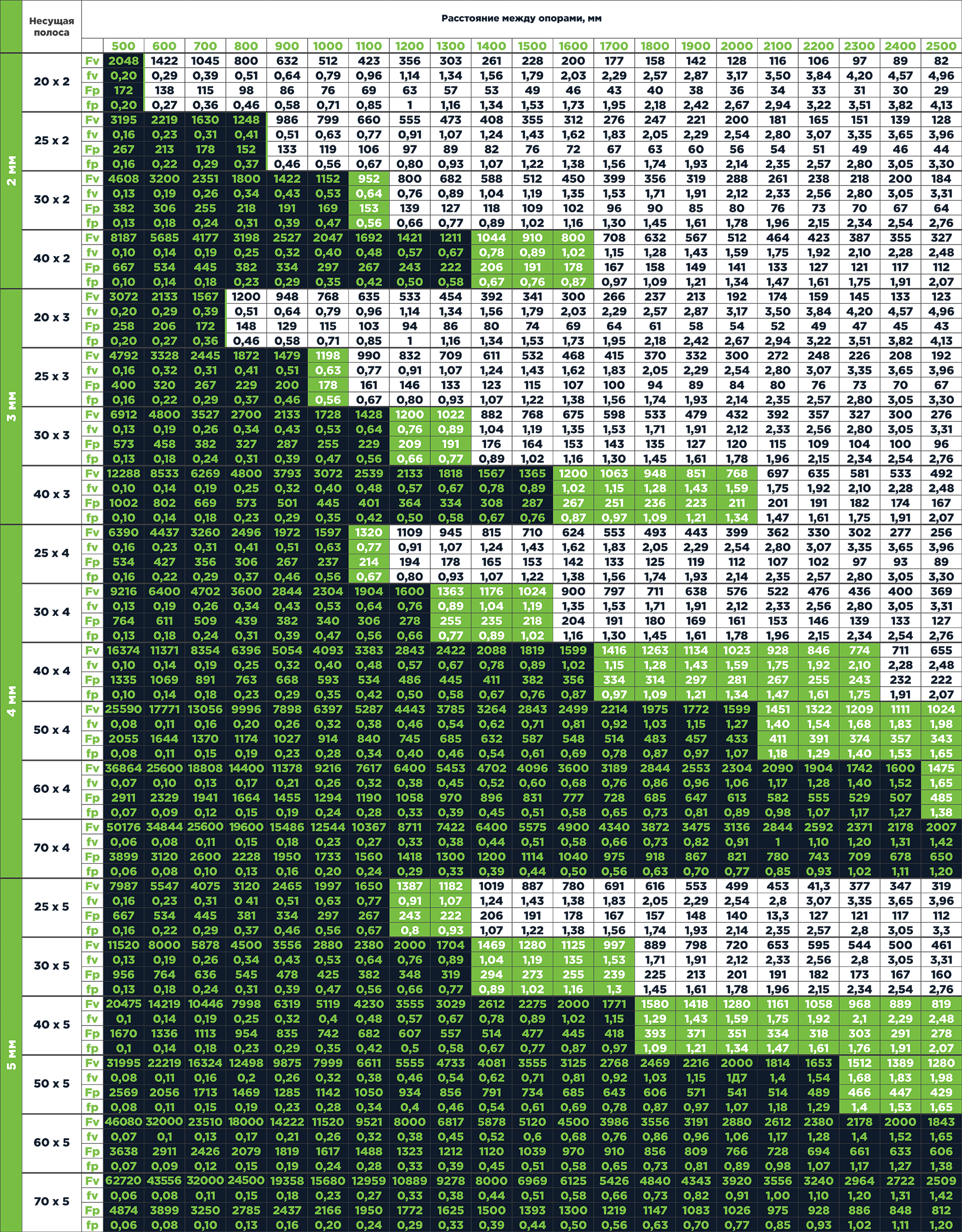

Таблиця навантажень для зварних решіток з кроком несучих полос t = 34,3

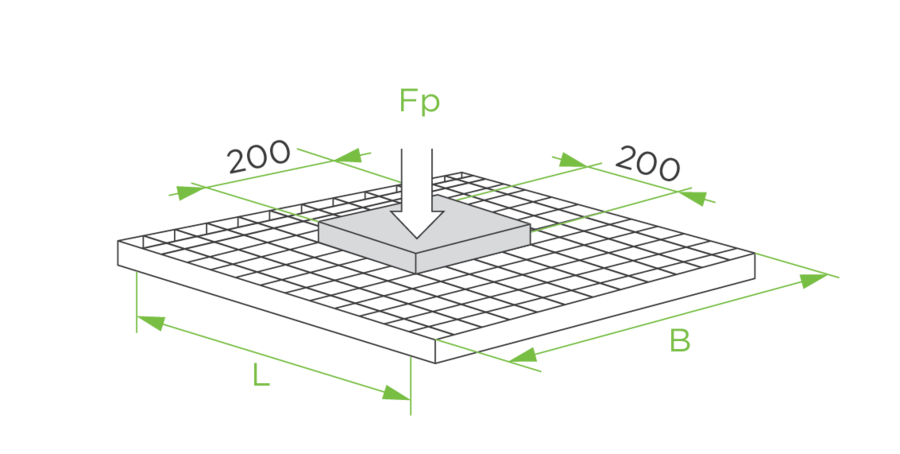

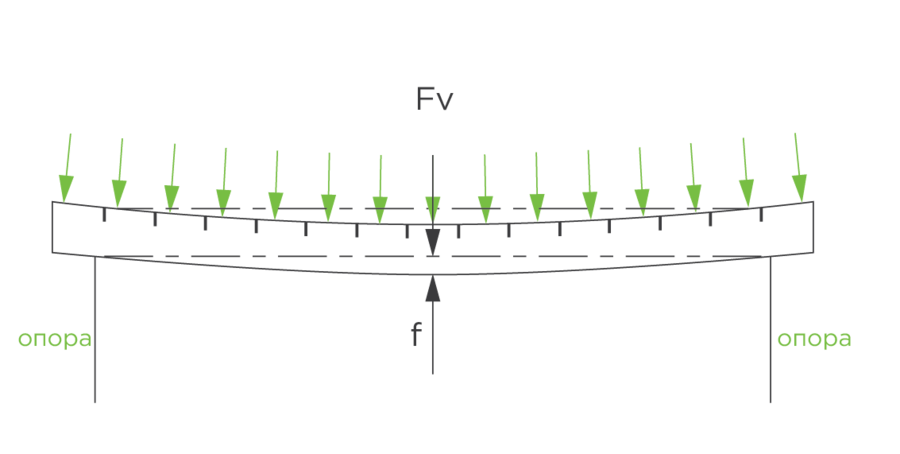

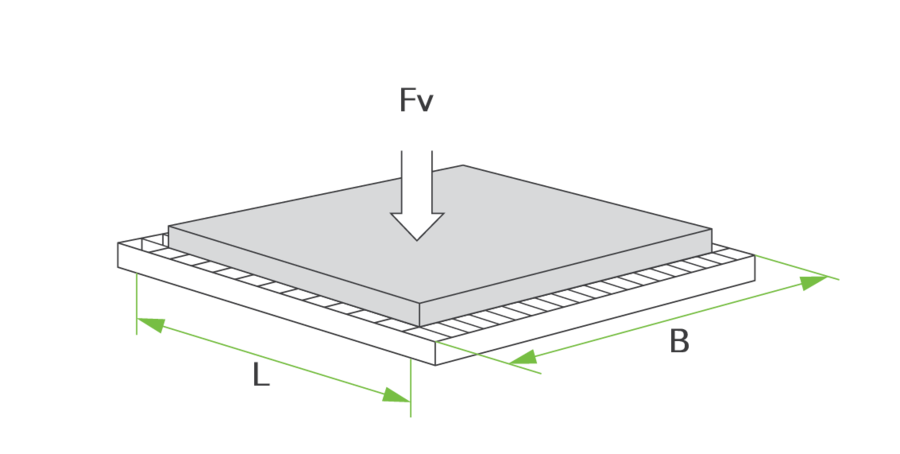

— діапазон, рекомендований виробником. В даному діапазоні стрілка прогину не перевищує 1/200 відстані між опорами і завжди менша 4 мм. Дані вказані для впливу точкового одиночного навантаження 150 кг на пляму контакту 200х200 мм в будь-якому місці решітки.
— діапазон, в якому стрілка прогину не перевищує 1/200 відстані між опорами під час впливу точкового одиночного навантаження 150 кг на пляму контакту 200х200 мм в будь-якому місці решітки
Пояснення до таблиці навантажень
Всі дані в таблиці навантажень розраховані для сталі S235 або її аналогів (St 37-2, Ст3сп)
| Для комірки t x q | 34.3 x 38.1 | значення з таблиці |  |
|---|---|---|---|
| Для комірки t x q |
34.3 x 50.8 34.3 x 76.2 34.3 x 101.6 |
застосовується коефіцієнт 0,95 від значень в таблиці |
| Висота несучої смуги | % |
|---|---|
| 25 | 10 |
| 30 | 8.5 |
| 40 | 7.2 |
| 45 | 6.3 |
| 50 | 5 |
| 60 | 4.2 |
| 70 | 3.6 |
Для решіткового настилу з зубами протиковзання (serrated) застосовуються наступні понижаючі коефіцієнти:
Допустиме напруження сталі на стиснення та розтяг – 1600 кг/см2
Коефіцієнт безпеки до межі пластичності — 1,5
Коефіцієнт безпеки до межі міцності на розрив — 2,35
Опора решітки повинна дорівнювати висоті несучої смуги , але в будь-якому випадку не менше 30 мм
ЗВЕРНІТЬ УВАГУ, ЩО ТИП АНТИКОРОЗІЙНОГО ЗАХИСТУ ВПЛИВАЄ НА ВАГУ РЕШАТКИ.
