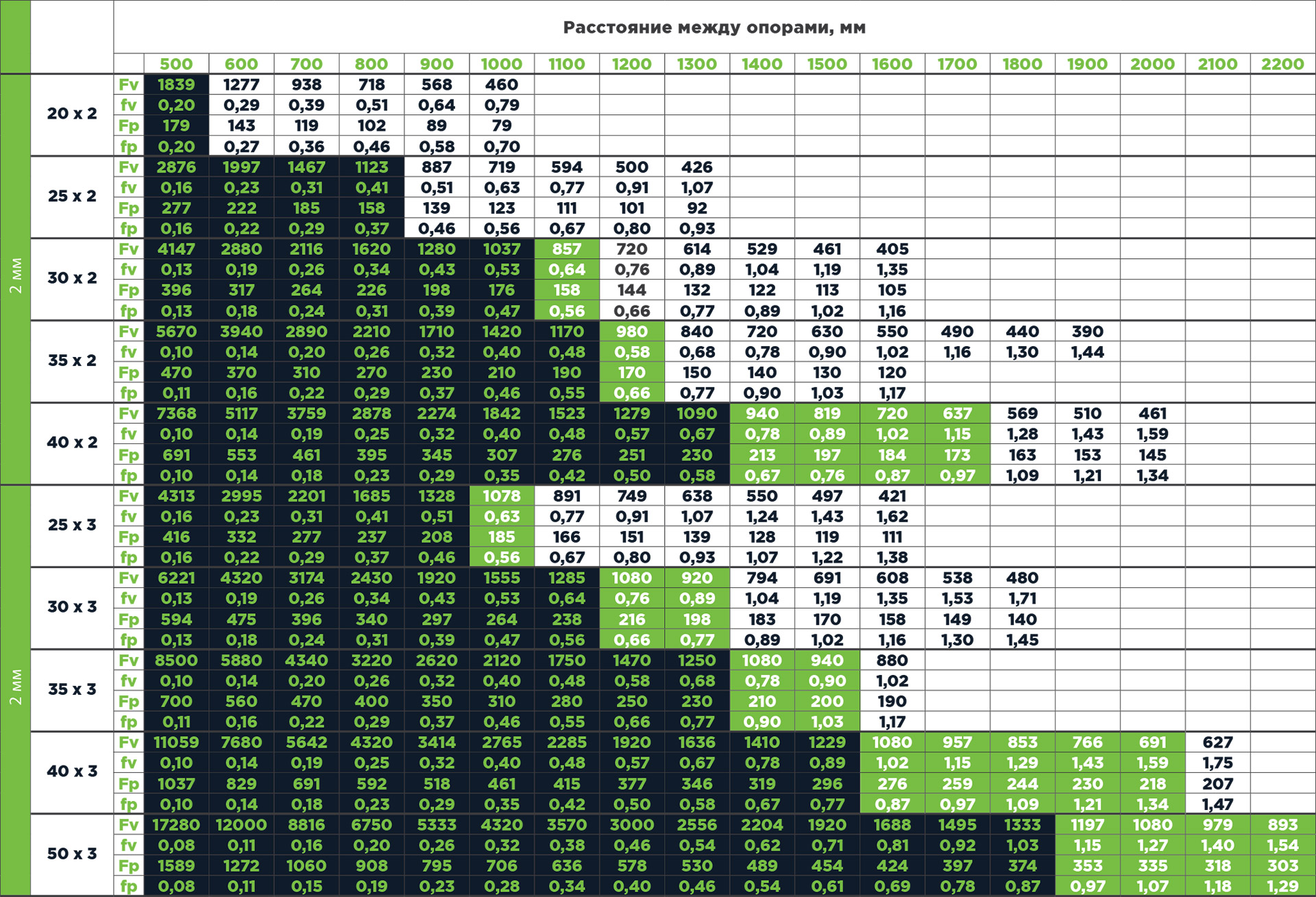

Таблиця навантажень для пресованого решіткового настилу з відстанню між несучими смугами 33,33 мм
— діапазон, рекомендований виробником. В даному діапазоні стрілка прогину не перевищує 1/200 відстані між опорами і завжди менша 4 мм. Дані вказані для впливу точкового одиночного навантаження 150 кг на пляму контакту 200х200 мм в будь-якому місці решітки.
— діапазон, в якому стрілка прогину не перевищує 1/200 відстані між опорами під час впливу точкового одиночного навантаження 150 кг на пляму контакту 200х200 мм в будь-якому місці решітки
| Несуча смуга | Крок несучих смуг, мм | Кількість несучих смуг 1 м ширини | Коефіцієнт, w |
|---|---|---|---|
| от 20 х 2 до 50 х 3 | 11,11 | 91 | 2,93 |
| 22,22 | 11,11 | 1,48 | |
| 11,11 | 31 | 1 | |
| 44,44 | 23 | 0,74 | |
| 55,55 | 19 | 0,61 | |
| 66,66 | 16 | 0,52 |
Оскільки дана таблиця навантажень розрахована для решіток з відстанню між несучими смугами 33,3 мм, для розрахунку навантажень настилу з іншими параметрами необхідно скористатися наступною таблицею, в якій представлені коефіцієнти перерахунку:
Наприклад, необхідно порахувати макимальний розподілене навантаження Fv для настилу KOP 30×3 / 44×33 / 800×1000.
Згідно таблиці навантажень, значення Fv для такого настилу з коміркою 33,33 мм становить 2430 кг / м2. – 1,5.
Коефіцієнт для комірки 44 мм – 0,74.
Таким чином шукане значення дорівнює 2430 * 0,74 = 1798 кг / м2.
ЗВЕРНІТЬ УВАГУ, ЩО ТИП АНТИКОРОЗІЙНОГО ЗАХИСТУ ВПЛИВАЄ НА ВАГУ РЕШАТКИ.
